Die besten Semiflexiblen Solarmodule die wir je hatten!

Semiflexible Solarmodule 120W von Offgridtec

Immer zu wenig Strom und immer zu viel Gewicht...

Jeder der ein Wohnmobil oder Campingbus hat kennt dieses Problem.



Eigentlich dachten wir, wir hätten das Thema mit den zwei 100 Watt Flexpanels erledigt.

Leider sind uns diese nach nur 3 Monaten beide durchgebrannt.

Ein genauer Grund dafür konnte nicht ermittelt werden.



Auf meiner Suche nach neuen leichten Panels die unseren Anforderungen entsprechen landete ich bei offgridtec.com. Ich habe da neulich gerade meine neue Lifepo4 Akku bestellt.



Sie eröffneten mir, dass sie gerade neue Solar Panels mit einer Alu Versteifung, die semi flexiblen ETFE-AL 120W 12V, bekommen sollten.

Diese wären für unseren Einsatz besser geeignet als herkömmliche flexible.

Nach regem austausch mit der Technik von offgridtec war dann auch klar, dass eine Hinterlüftung Sinn machen würde.

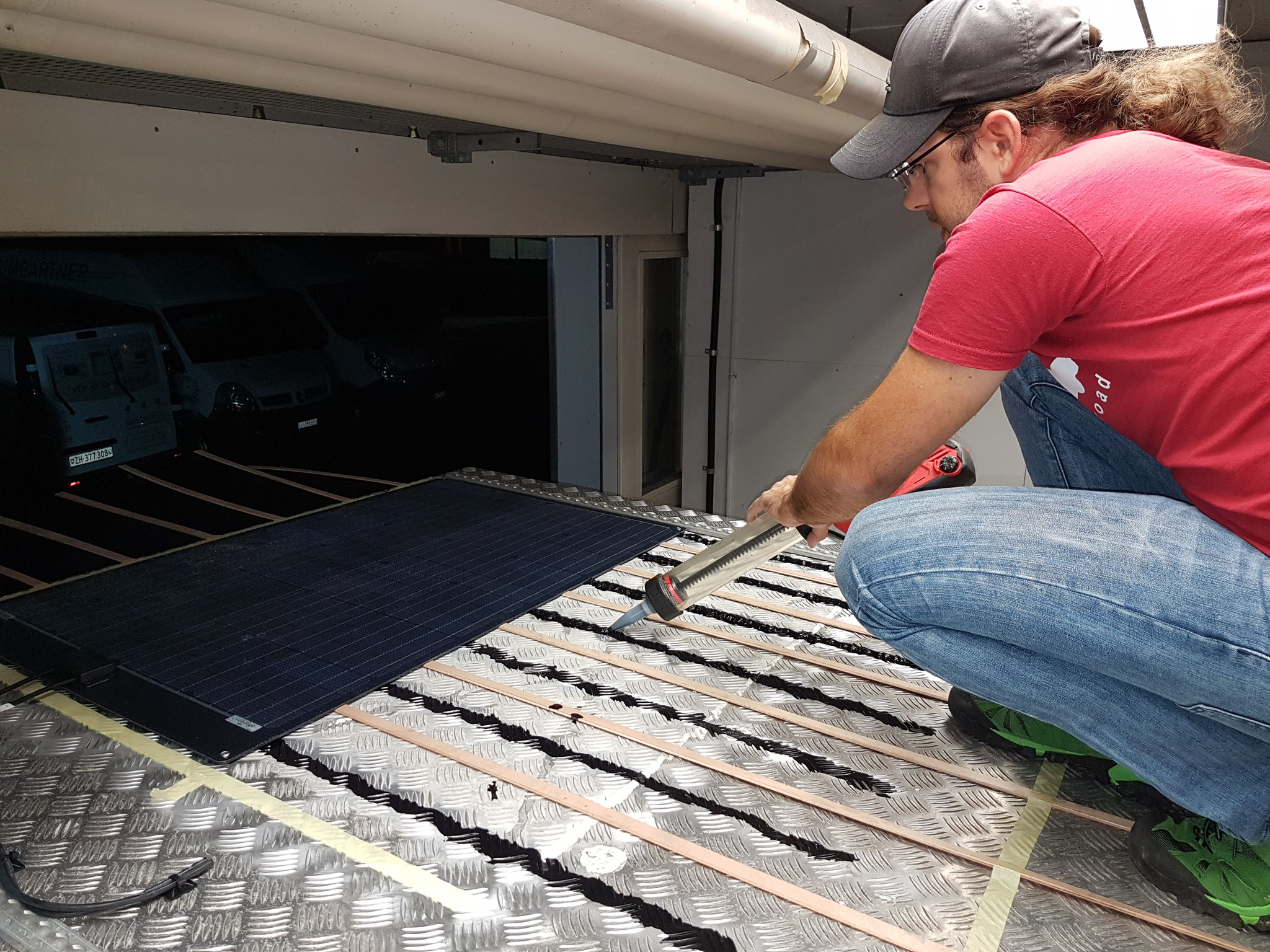

Wir legten also 4mm Holzleisten aufs Dach und machten die Kit-wulste möglichst zwischen die einzelnen Zellen, um die gleichmässige Temperaturverteilung so wenig wie möglich zu beeinflussen.

Als der Kit ausgehärtet war zogen wir die Holzleisten wieder heraus. Damit haben wir jetzt einen gleichmässigen Luftspalt hinter den Panels.

Fazit:

Die Panels machen einen soliden und wertigen Eindruck. Die ersten 2 Wochen arbeiten sie nun, und liefer ausreichend Strom alle Verbraucher zu versorgen.

Die Zeit wird zeigen ob diese Montageform Erfolg hat und wie haltbar diese Zellen sind.



Ich bin der Meinung das Offgridtec ETFE-AL 120W 12V semiflexible Solarmodul ist sehr wertig gefertigt und Wasserdicht verschlossen. Sie tut was sie soll. Deshalb bin ich der Meinung, es ist ihr Geld wert.

Wir werden das weiter testen.



Update 05.11.19

Nach dem wir jetzt die Panels seit gut einem Monat bei teils üblem Europawetter im Betrieb haben sind wir immer noch sehr zufrieden. Sie arbeiten effizient und sehr zuverlässig.

Update 17.01.2020:

Auch bei tiefen Sonnenstand und oft Nebel hat die Leistung bisher immer gereicht die Batterie zu laden und die Kühlbox durchgehend zu betreiben. Bis jetzt alles bestens.



Solar Paneel Solarmodul semiflexibel ETFE-AL 120W 12V offgridtec off road overland Vanlife Wohnmobil Bus #Projektblackwolf

Hier noch ein Paar technische Details von der Seite des Herstellers:



Alleinstellungsmerkmale der ETFE ALU Serie von Offgridtec

  • Auf der Modul-Vorderseite sorgen 2 überlagerte ETFE Schichten für soliden Schutz der innenliegenden Zellen und eine hohe Lichtausbeute über viele Jahre hinweg. Dank einer neuen Struktur der äußersten Schicht wurde die Rutsch-Hemmung deutlich verbessert und das Modul kann problemlos begangen werden.
  • Langfristig höhere Erträge durch bessere Lichtdurchlässigkeit und deutlich weniger Eintrübung der transparenten ETFE Front-Schichten im Vergleich zu herkömmlichen Solarmodulen mit abweichenden Frontbeschichtungen. Ausserdem bietet die solide ETFE-Front starken Schutz gegen Hagel und macht das Modul absolut beständig gegen Salzwasser.
  • Strom-Management wird von 5 Busbars abgewickelt, so ist auch bei hohen Strömen ein solider Durchsatz ohne Wärmeverluste gewährleistet.
  • Durch den das integrierte ALU-Backsheet ist das Entstehen von Zellrissen durch falsche Handhabung oder Montage nahezu ausgeschlossen.
  • Die Serie wird mit besten Solarworld Solarzellen (Made in Germany) bestückt, die einen hohen Zell-Wirkungsgrad von 18,43 Prozent bieten. Die Endfertigung der Module wird unter Anwendung modernster Fertigungsverfahren durchgeführt.

technische Merkmale des ETFE-ALU

  • Leistung (Pmax): 120 Wp
  • Spannung (Vmp): 20 V
  • max. Strom (Imp): 6 A
  • Kurzschlussstrom (Isc): 6,86 A
  • max. Systemspannung: 200 V
  • Abmessungen: 665 x 1075 x 4 mm
  • Gewicht: 5 Kg
  • Material-Komposition: Aluminium, ETFE



 Allgemein
Artikelnummer 3-01-011050
EAN 4250983257021
Hersteller Teilenummer 011050
Hersteller Offgridtec
Systemspannung 12 V
Generatorleistung (Wp) 120 Wp
Modulspannung (Vmp) 20 V
max. Strom (Imp) 6 A
Leerlaufspannung (Voc) 24 V
Kurzschlussstrom (Isc) 6,48 A
max. Systemspannung (V) 200 V/DC
Zellenwirkungsgrad 18.43 %
Toleranz ±3 %
Temperaturkoeffizienz 0,45%/?
Umgebungstemperatur -20°C - +50°C
Abmessungen (LxBxH) 66,5 x 107,5 x 4 cm
Gewicht 5 kg
Solarzellen Typ monokristalline Solarzellen von Solarworld
solarmodul_anschlussbox PV-JB006
Anschluss Box Schutzart IP65
empf. Kabel-Querschnitt für Zuleitung 4mm
Montage-Bohrungen Format Ringoesen Durchmesser 7mm
Länge der vorinstallierten Kabel 0,8 m
vormontierte Steckverbinder MC4


Kommentar schreiben

Kommentare: 13
  • #1

    Michel (Montag, 13 Juli 2020 15:43)

    Hallo lieber Camper

    Durch googeln bin ich auf deinen Bericht gestossen. Ich schaue mir nämlich genau die gleichen Offgridtec ETFE-AL 120W 12V semiflexibles Solarmodule an welche ihr verbaut habt.

    Auch ich hatte mit den ersten beiden Modulen pech. Nicht von Offgridtech. Beide geben 0 Spannung raus. Garantie natürlich im Januar abgelaufen. Vermutet wird eine falsche Montage. (Dies bestätigt auch Offgridtech)

    Ich wollte mal fragen wie ihr nach fast einem Jahr noch zufrieden seit? Würdet ihr die wieder bestellen?

    Freue mich auf eine Rückmeldung.

    Liebe Grüsse

    Michel

  • #2

    Markus wolf78-overland (Montag, 13 Juli 2020 15:57)

    Hallo Michael,
    Ja die Module arbeiten bis jetzt top. Ev kaufe ich sie für meine neue Kabine erneut.
    Gruß Markus Wolf78-overland

  • #3

    CabanNegra (Samstag, 15 August 2020 09:41)

    Hallo,
    für diese Solarmodule interessier ich mich auch.
    Ist es nach dieser montage noch möglich die Module zu behen?
    Danke und Gruß

    Jakub

  • #4

    Markus, Wolf78-overland (Samstag, 15 August 2020 16:17)

    Hallo Jakub,
    So wie wir sie montiert haben ist es nicht zu empfehlen drauf zu stehen. Wir haben sie auf Grund der Montage auf Metall und der dabei herrschenden Wärmeübertragung mit Hinterlüftung montiert. Wenn die Panels auf GFK aufgeklebt werden, können sie Vollflächig verklebt werden und sind dann (ohne Schuhe) gemäss Hersteller begehbar. Aus meiner Sicht ist das Begehen von Solar Panels in jeder Hinsicht suboptimal. Durch die hohe Flächenpressung können immer Harrisse im den einzelnen Zellen entstehen.
    Gruss Markus
    Team wolf78-overland

  • #5

    Pedro (Freitag, 20 November 2020 20:53)

    Bei der Suche nach den "besten" Flex-Panels bin ich auf deinen Beitrag gestossen.
    Ich habe ein Aludach mit Hartschaum und frage mich, wie ich die Panels befestigen kann.
    Geltwn deine Erfahrungen auch heute noch? Hat sich deine Montageart bewährt? Was könnte man noch besser machen?
    Habe ich es richtig verstanden, dass das Panel vollflächig auf ein Riffelblech geklebt wurde und dieses Sandwich dann mit Abstand auf das Dach geklebt wurde? Wäre es stabil genug, wenn ich das Sandwich aufs Dach schrauben würde?
    Danke für die Info.
    Pedro

  • #6

    Markus, Wolf78-overland (Freitag, 20 November 2020 21:29)

    Hallo Pedro,
    Wenn du in den Jüngeren Blogeinträgen schaust, wirst du sehen, dass wir diese Panels auf unseren neuen Kabine wieder verbaut haben. Also ja, wir sind Stand 20.11.2020 sehr zufrieden damit. Wir haben nichts mehr gemacht wie du auf den Bilden sieht. Das Panel wurde direkt auf die Kitraupen gelegt die Hölzer helfen den Abstand zu halten. Die Panels selbst sind verstärkt. Wenn anschrauben, dann würde ich auf die Hinterlüftung verzichten , was Effizienz kostet. Aber immer noch besser als ein gebrochenes Panel durch Schwingungen.
    Gruss Markus
    Team Wolf78-overland

  • #7

    Pedro (Samstag, 21 November 2020 16:01)

    Hallo Markus
    Danke für die schnelle Antwort. Ich denke, dass ich sie flach aufklebe.
    Ein bisschen weniger Wirkungsgrad bei hohen Temperaturen kann ich verkraften.
    Ich setze 3 x 150 Ws ein. Zudem fahre ich ja an den meisten Tagen.

  • #8

    Ilian (Donnerstag, 03 Dezember 2020 15:46)

    Hallo Markus,

    Erstmal vielen Dank für die tolle Zusammenfassung.
    Nach lange Internet-Surfen :), habe ich bereits die Entscheidung für mich getroffen, dass ich diese Solarmodule auf meinem WoMo installieren.
    Durch Recherchieren im Internet bin heute auf Deinen Bericht gestoßen.

    Ich bin immer noch nicht wirklich überzeugt, dass ich bei diesen Modulen (mit Aluminiumverstärkung) genau den Abstand brauche.
    Meine Gedanke geht in diese Richtung.
    Mit dem Abstand haben es eine Luftisolierung und die Temperatur des Moduls könnte vom Modul zum Dach nicht übertragen werden.
    Hätten die Module direkten Kontakt mit dem Dach, könnte die Wärme schneller auf das Dach weitergeleitet und weiter auf die Dachfläche übertragen werden.
    Hast du das schon mit dem Herstelle gesprochen?
    Oder es kann auch sein, dass ich mit meinen Gedanken grundsätzlich falsch liege...

    Viele Grüße und vielen Dank im Voraus
    Ilian

  • #9

    Markus, Wolf78-overland (Donnerstag, 03 Dezember 2020 18:17)

    Hallo Ilian,
    toll, dass du unseren Bericht gefunden hast. Ja ich habe das vorgängig mit dem Hersteller besprochen. Ich hatte ja die ersten ohne "Luft" vollflächig verklebt. 2 Dinge habe ich dabei beobachtet. Die Feuchtigkeit hat bei Erwärmung gegen das Panel gedrückt und es gab Mikrorisse in den Zellen. --> Panel tot. Dies sollte bei diesen Hochwertigen Panels durch die Aluplatte nicht passieren. Da die Aluplatte nicht blank ist und du ja Kitt brauchst um es zu montieren Funktioniert die Wärmeableitung nicht wirklich. Ich habe zu dem die Erfahrung gemacht, dass bei der vollen Verklebung unter den Zellen der heisseste Punkt auf dem Dach war. Mit der hier gezeigten Variante hatten wir unter den Panels die kühlste stelle am Dach. Deshalb haben wir die selben Panels bei der aktuellen Kabine wieder genau gleich verklebt. Du findest den Artikel unter News.
    Gruss Markus Buser
    Team Wolf78-overland

  • #10

    Ilian (Freitag, 04 Dezember 2020 09:42)

    Hallo Markus

    vielen lieben Dank für Deine schnelle Antwort. Sehr wertvoll für mich. Darüber habe ich nicht gedacht.
    Dann geht bei mir Plan B. Ich werde die Lösung mit dem Abstand umsetzen.

    Viele Grüße
    Ilian

  • #11

    Markus, Wolf78-overland (Freitag, 04 Dezember 2020 11:20)

    Hallo Ilian,

    sehr gerne. Lass uns doch hier später mal wissen wenn du deine Erfahrungen gemacht hast damit.

    Gruss Markus
    Team Wolf78-overland

  • #12

    Skipper (Montag, 25 Januar 2021)

    Moin,
    welche Erfahrung habt ihr gemacht, wenn mal etwas Schatten auf das Panel gefallen ist (z.B. Ast, Baum). Wie schnell bricht die Leistung ein?
    Gruß

  • #13

    Markus, Wolf78-overland (Montag, 25 Januar 2021 07:49)

    Hallo Skipper,
    wir haben das Fahrzeug nie speziell in der Sonne parken müssen um unsere 105 AH Lifepo4 voll zu kriegen. Aber wie du gesehen hast haben wir 2 Module sprich 240W auf dem Dach. Mit dieser Leistung reicht es selbst wenn es etwas bewölkt ist um etwas nach zu laden. Meine CFX40 Kühlbox läuft 365 Tage ich lade ausschliesslich mit Solar und achte nicht darauf wo mein Auto steht. Aber klar direkte Einstralung ist für jedes Solarmodul am besten. Hoffe das beantwortet deine Frage.
